项目计划与控制(网络图的绘制)

zmay15年前生产管理122

一、工程项目的分解与分析

对工程项目进行分解,是把一项工程分解为若干作业。项目分析则指研究作业间的相互关系和先后顺序。

1、工程项目的分解
根据工程项目的复杂程度,使用网络图的管理层次和计划的项目数确定分解的详略程度。

2、确定作业间的相互关系
①紧后作业,即处于某项作业结束后才能开始的作业;
②紧前作业,即某项作业开始前必须先行结束的作业;
③平行作业,即同时进行的作业;

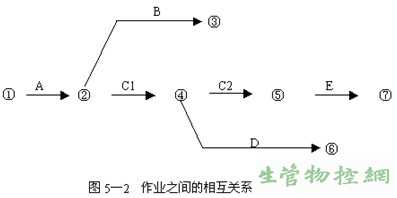

④中途作业,指当某项作业进行到一定程度才能进行的作业。作业间相互关系可在图5—2中表现出来。其中A是C的紧前作业,E是C的紧后作业。B是C的平行作业,D是C的中途作业。

作业之间相互关系

3、确定作业时间。

二、编制作业明细表
#p#副标题#e#
三、绘制网络图

顺推法:顺推法比较简单,按照工序顺序从前往后,绘制网络图。

逆推法:采用逆推法时,首先观察哪些工序不是紧前工序,不是紧前工序的工序,说明它不是其它工序的紧前工序,就是说,它没有紧后工序。因此,它必须与网络终点联结。见如下例题:

例:某工程项目的工序及其相互关系如下表所示。要求用逆推法绘制网络图。

工序名称

紧前工序

A

B

C

D

E

F

G

H

I

J

A

B

B

C

EDB

HF

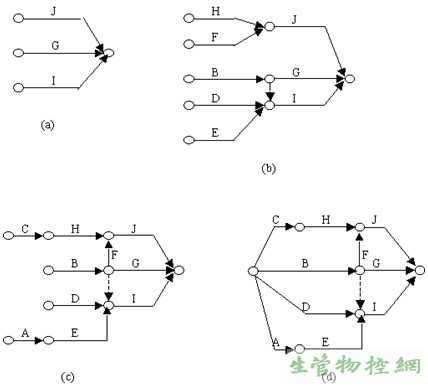

(a)G,I,J不是紧前工序,故应如图5—3(a)所示
(b)J的紧前工序是H、F,G的紧前工序是B,I的紧前工序是B、D、E,故应如图5—3(b)所示。
(c)H的紧前工序是C,F的紧前工序是B,而B、D均无紧前工序,E的紧前工序是A,故应如图5—3(c)所示。
(d)A、B、C、D均无紧前工序,故应如图5—3(d)所示。
#p#副标题#e#
逆推法绘制网络图

四、编号

网络图中的节点要进行统一编号。在编号时遵守绘制网络图的规则:①编号不能重复使用;②箭头节点编号必须大于箭尾节点编号。
