直插件(DIP)基本知识

字号+ 作者:yuyang 来源:sgwk.info 2009-02-01 19:08

一、铝电解电容 1.电容分为陶瓷电容、铝电解电容、1.电容分为陶瓷电容、铝电解电容、钽电解电容,其中铝电解电容和钽电容是有正负方向的。2.插装电解电容要注意电容体正负极与PCB正负对 :PCB正负极表示如下:3.电解电容的体积一般与容值成正比。4.认识电容必须了












一、铝电解电容

形状

说明

1.电容分为陶瓷电容、铝电解电容、钽电解电容,其中铝电解电容和钽电容是有正负方向的。

2.插装电解电容要注意电容体正负极与PCB正负对应:PCB正负极表示如下:

3.电解电容的体积一般与容值成正比。

4.认识电容必须了解容值、耐压、误差,如10UF/25V 85+80%-20/

5.电解电容的脚距会因体积大小而异。

6.电解电容的大小用D x L表示,如4 x 7表示直径为4mm,高为7mm的电解电容。


二、电阻

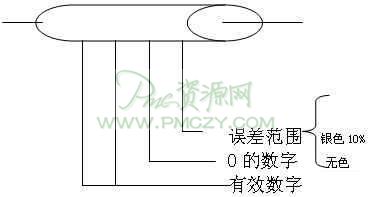

表面装贴电阻一般用数字表示电阻值,直插电阻一般用色别法来表征电阻。

颜色

代数字

颜色

代数字

1

6

2

7

3

8

4

9

绿

5

0



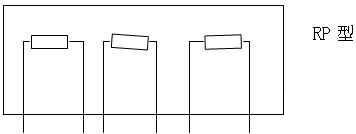

电阻不分向,但插装时要求误差色环为同一方向。

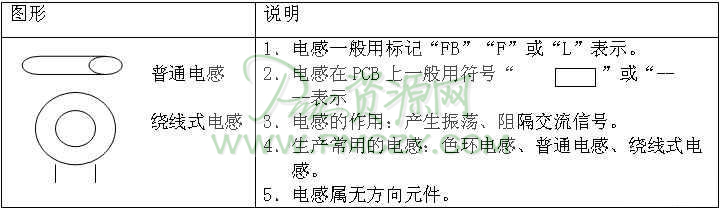

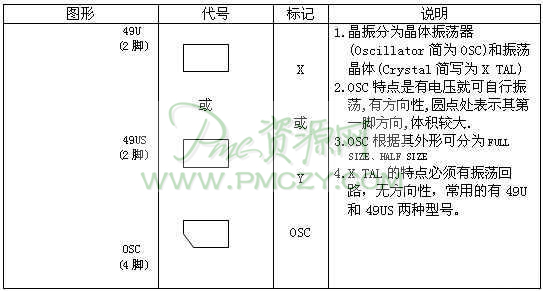

DIP直插件
