半导体的导电性能比导体差而比绝缘体强。实际上，半导体与导体、绝缘体的区别在不仅在于导电能力的不同，更重要的是半导体具有独特的性能（特性）。

1．在纯净的半导体中适当地掺入一定种类的极微量的杂质，半导体的导电性能就会成百万倍的增加—-这是半导体最显著、最突出的特性。例如，晶体管就是利用这种特性制成的。

2．当环境温度升高一些时，半导体的导电能力就显著地增加；当环境温度下降一些时，半导体的导电能力就显著地下降。这种特性称为“热敏”，热敏电阻就是利用半导体的这种特性制成的。

3．当有光线照射在某些半导体时，这些半导体就像导体一样，导电能力很强；当没有光线照射时，这些半导体就像绝缘体一样不导电，这种特性称为“光敏”。例如，用作自动化控制用的“光电二极管”、“光电三极管”和光敏电阻等，就是利用半导体的光敏特性制成的。

由此可见，温度和光照对晶体管的影响很大。因此，晶体管不能放在高温和强烈的光照环境中。在晶体管表面涂上一层黑漆也是为了防止光照对它的影响。最后，明确一个基本概验：所谓半导体材料，是一种晶体结构的材料，故“半导体”又叫“晶体”。#p#副标题#e#

P性半导体和N型半导体----前面讲过，在纯净的半导体中加入一定类型的微量杂质，能使半导体的导电能力成百万倍的增加。加入了杂质的半导体可以分为两种类型：一种杂质加到半导体中去后，在半导体中会产生大量的带负电荷的自由电子，这种半导体叫做“N型半导体”（也叫“电子型半导体”）；另一种杂质加到半导体中后，会产生大量带正电荷的“空穴”，这种半导体叫“P型半导体”（也叫“空穴型半导体”）。例如，在纯净的半导体锗中，加入微量的杂质锑，就能形成N型半导体。同样，如果在纯净的锗中，加入微量的杂质铟，就形成P型半导体。

一个PN结构成晶体二极管----设法把P型半导体（有大量的带正电荷的空穴）和N型半导体（有大量的带负电荷的自由电子）结合在一起，见图1所示。

在P型半导体的N型半导体相结合的地方，就会形成一个特殊的薄层，这个特殊的薄层就叫“PN结”。晶体二极管实际上就是由一个PN结构成的（见图1）。

例如，收音机中应用的晶体二极管，其触丝（即触针）部分相当于P型半导体，N型锗片就是N型半导体，他们之间的接触面就是PN结。P端（或P端引出线）叫晶体二极管的正端（也称正极）。N端（或N端引出线）叫晶体二极管的负端（也称负极）。#p#副标题#e#

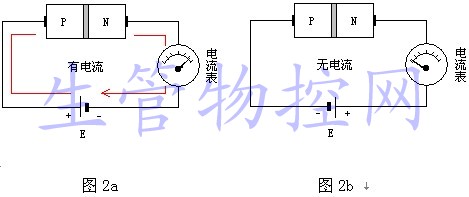

如果像图2那样，把正端连接电池的正极，把负端接电池的负极，这是PN结的电阻值就小到只有几百欧姆了。因此，通过PN结的电流（I=U/R）就很大。这样的连接方法（图2a）叫“正向连接”。正向连接时，晶体管二极管（或PN结）两端承受的电压叫“正向电压”；处在正向电压下，二极管（或PN结）的电阻叫“正向电阻”，在正向电压下，通过二极管（或PN结）的电流叫“正向电流”。很明显，因为晶体二极管的正向电阻很小（几百欧姆），在一定正向电压下，正向电流（I=U/R）就会很大----这表明在正向电压下，二极管（或PN结）具有像导体一样的导电本领。


反过来，如果把P端接到电池的负极，N端接到电池的正极（见图2b）。这时PN结的电阻很大（大到几百千殴），电流（I=U/R）几乎不能通过二极管，或者说通过的电流很微弱。这样的连接方法叫“反向连接”。反向连接时，晶体管二极管（或PN结）两端承受的电压叫“反向电压”；处在反向电压下，二极管（或PN结）的电阻叫“反向电阻”，在反向电压下，通过二极管（或PN结）的电流叫“反向电流”。显然，因为晶体二极管的正向电阻很大（几百千欧姆），在一定的反向电压下，正向电流（I=U/R）就会很小，甚至可以忽略不计，----这表明在一定的反向电压下，二极管（或PN结）几乎不导电。

上叙实验说明这样一个结论：晶体二极管（或PN结）具有单向导电特性。



#p#副标题#e#

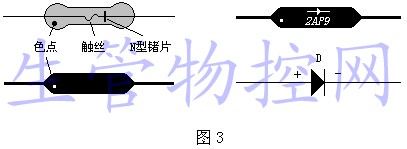

晶体二极管用字母“D”代表，在电路中常用图3的符号表示，即表示电流（正电荷）只能顺着箭头方向流动，而不能逆着箭头方向流动。图3是常用的晶体二极管的外形及符号。


利用二极管的单向导电性可以用来整流（将交流电变成直流电）和检波（从高频或中频电信号取出音频信号）以及变频（如把高频变成固定的中频465千周）等。

PN结的极间电容----PN结的P型和N型两快半导体之间构成一个电容量很小的电容，叫做“极间电容”（如图4所示）。由于电容抗随频率的增高而减小。所以，PN结工作于高频时，高频信号容易被极间电容或反馈而影响PN结的工作。但在直流或低频下工作时，极间电容对直流和低频的阻抗很大，故一般不会影响PN结的工作性能。PN结的面积越大，极间电容量越大，影响也约大，这就是面接触型二极管（如整流二极管）和低频三极管不能用于高频工作的原因。
